超声波圆形摇摆筛
  • 超声波圆形摇摆筛

超声波圆形摇摆筛

特性M3平板定制AKG品牌高保真耳机,配合M3平板享受HiFi音质...

超声波圆形摇摆筛

产品介绍

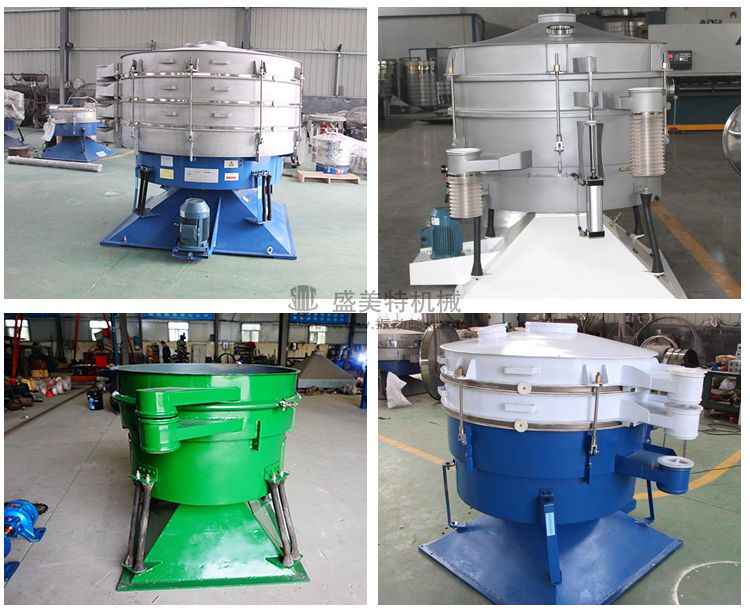

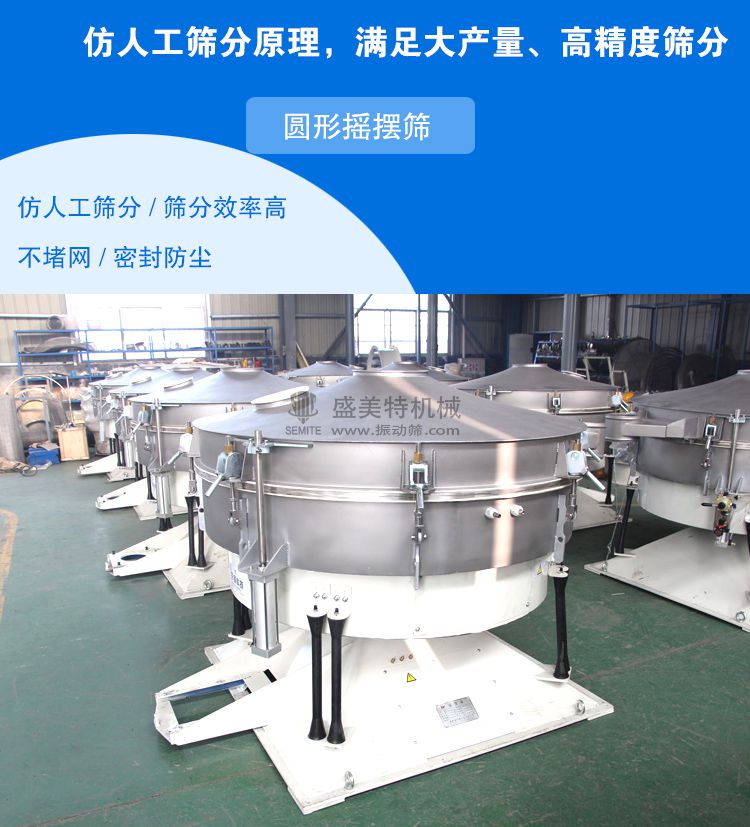

圆形摇摆筛产品简介

超声波圆形摇摆筛(图1)


超声波圆形摇摆筛(图2)


超声波圆形摇摆筛是一种多用途新型筛分设备,是为了满足大产量,高密度筛分的厂家而特殊设计的一种筛分机,是目前有效的模拟人工筛分作业的矿用筛分设备,其筛分精度、筛分效率、筛网使用寿命是常规圆筛的5-10倍,特别适合难以处理的物料,既可用于干式筛分,也可用于湿式筛分。

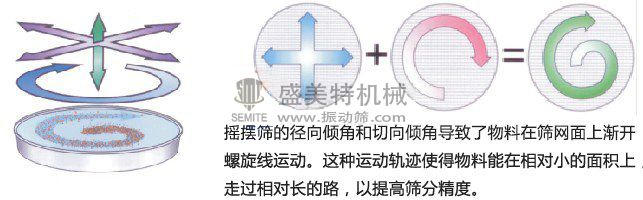

超声波圆形摇摆筛筛分方向

超声波圆形摇摆筛(图3)

超声波圆形摇摆筛筛分物料

超声波圆形摇摆筛(图4)

超声波圆形摇摆筛应用行业

超声波圆形摇摆筛(图5)

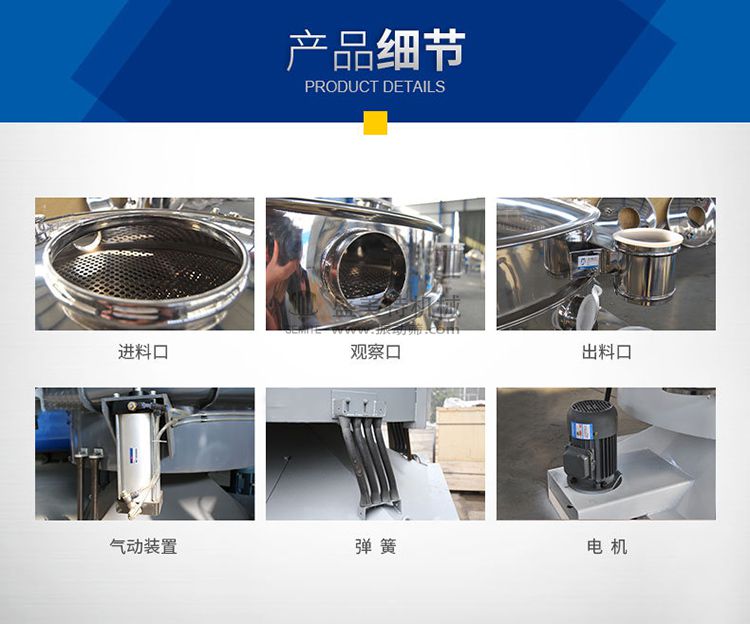

超声波圆形摇摆筛结构

超声波圆形摇摆筛(图6)



超声波圆形摇摆筛主要由进料口、上盖、观察孔、筛框、密封圈、出料口、网架、束环、主枢轴总成、调整块、弹簧、主轴总成、皮带轮、底座、检查孔、电机等部分组成。


超声波圆形摇摆筛特点

超声波圆形摇摆筛(图7)


1、有效模仿人工筛分动作和过程,筛分精度高达90-95%;

2、低频率小负荷工作,筛网使用寿命长久,降低运行及维修成本;


3、可增设多种清网装置(如:弹跳球清洁网面,超声波技术清洁网面等),可有效解决筛面堵塞问题,确保筛分的连续性,全封闭结构,减少对环境的污染;


4、出料口可随意360度旋转,且拆装方便;

5、噪音低,噪音可低至75dBa;


6、与旋振筛、直线筛等传统筛分设备相比,单位面积处理量可达到高达5倍,特别适合难处理的物料。

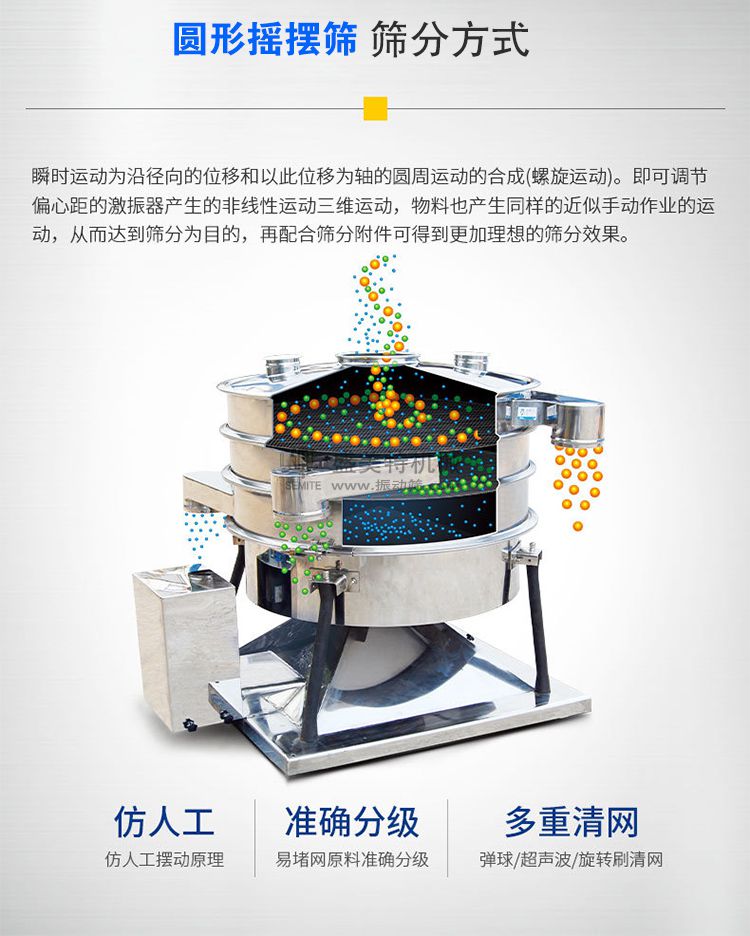

超声波圆形摇摆筛筛分方式

超声波圆形摇摆筛(图8)


1、回旋式筛分:两层同样孔径的筛网,让筛过一次的物料再次筛分,以达到更高的筛分精度。


2、回旋式逆向筛分:物料筛分由细→中细→中→粗的方式筛分,粗物料起到一定的清洁网孔的作用。


3、双倍处理筛分:进入筛机的物料均匀地分配到两个层面上,使单台筛机的处理能力提高近一倍,一台筛机当两台用。


4、组合式筛分:普通筛分+回旋式筛分,提高单台筛机的使用率。


超声波圆形摇摆筛(图9)


超声波圆形摇摆筛工作原理



ybs圆形摇摆筛基本的回转运动与人工筛分相类似,摇摆筛接通电源后筛体启动,筛箱在振动装置的驱动下作近似圆周运动,此时筛箱带动整个筛面做周期性运动,筛面上的物料随着筛箱在筛网上做定向跳跃式运动,在此过程中,小于筛网孔径的物料落到筛网下层,从下出料口排出,大于筛网孔径的物料从上出料口排出,中间层则从中出料口排出,以此来完成整个筛分工作


超声波圆形摇摆筛参数

超声波圆形摇摆筛(图10)
